齒輪跳動檢查儀-齒輪跳動檢查儀用途-滄州市三豐標準量具有限公司

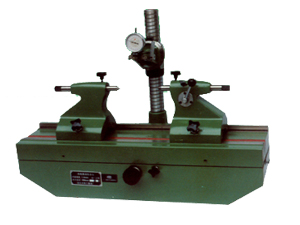

安置在儀器底座16上的臺面15，可膠林手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定之。在臺面上的左右奇頂針架4、12可沿臺面上基面作縱向移動，并可用膠木螺帽14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使測頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课?。松開固緊螺釘17測量支架8可相對于測量座在垂直平面內做±900的轉動。表架23可利用手柄21抬起或放下。
